双光口+8路E1+4路电话+4路千兆网络
双光口+8路E1+4路电话+4路千兆网络综合业务光接入设备是汉源高科(北京)科技有限公司采用自主知识产权的大规模集成电路,应用时分复用技术,将电话信号、以太网信号和E1信号混合编码后在一对光纤上传输。实现千兆以太网、E1接口、普通电话、热线电话、磁石电话、V35业务、RS232/RS485/RS422数据业务、二/四音频、二/四线EM等混合传输,传输通道为光传输通道。该机采用19英寸、1U机框设计,集成度高,体积小,功耗低,工作可靠,安装使用方便。

一:简介

   双光口+8路E1+4路电话+4路千兆网络综合业务光接入设备是汉源高科(北京)科技有限公司采用自主知识产权的大规模集成电路,应用时分复用技术,将电话信号、以太网信号和E1信号混合编码后在一对光纤上传输。实现千兆以太网、E1接口、普通电话、热线电话、磁石电话、V35业务、RS232/RS485/RS422数据业务、二/四音频、二/四线EM等混合传输,传输通道为光传输通道。该机采用19英寸、1U机框设计,集成度高,体积小,功耗低,工作可靠,安装使用方便。

二:主要功能与特点

提供2个1.25G光接口,光接口实现1+1保护;

提供4路10/100/1000M自适应以太网口,支持逻辑隔离,全双工/半双工自适应;

提供8路E1业务口 ,全数字时钟恢复和平滑锁相技术;

提供4路电话,电话接口含过压以及防雷模块;

电源为内置单电源220V或48V

单纤或双纤传输、传输距离为20KM,最远可以传输120KM;

1U机架式设备

三:技术指标

1:光接口(1.25G)

波    长:1310nm(标准机型)或1550nm

发送功率:≥-12dBm

接收灵敏度:≤-30dBm(BER≤10-11)

接口方式:LC

传输方式:双纤或单纤

2:E1接口

设备有8路E1接口,符合G.703建议

速率:2048Kb/s  ±50ppm

码型:HDB3

阻抗:75Ω(非平衡)或120Ω(平衡)

抖动:符合G.742  G.823建议

输入口允许衰减: 0~6dB

3:以太网接口

支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工 自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

4:数据接口(包含RS232、RS485、RS422接口)

数据接口速率为300--19.2Kbit/s波特率自适应,DCE方式

5:V.35接口特性

标称速率:N*64K/s(N ≤32)

工作方式:DCE,DTE可选

6:话路接口及信令

交换侧

摘机阻抗:< 500Ω

挂机阻抗:> 10KΩ

用户侧

环路阻抗:≤2000Ω(包括话机)

空闲电路电压≤ 50V

环路电流:25mA

摘机门限:8mA

极性反转时延:< 50ms

拨号:

脉冲拨号单脉冲失真< 5ms

带内音频拨号总失真满足话音接口特性

摘机时延:< 100ms

铃流:

远端(FXS)铃流发生器

频率:25 Hz±3 Hz

幅度:75V±5Vrms

铃流时延:< 50ms

输出总功率:≤ 35W(以机箱为单位)

局端(FXO)铃流检测

幅度范围:最小38Vrms

话音接口

阻抗:600Ω或三元件复式阻抗

音频范围:300-3400 Hz

编码律:CCITT建议G.711  A律

7:二/四线音频接口

二线接口电平:二线发0dBr    二线收-3.5dBr

四线接口电平:四线发0dBr    四线收 0dBr

回损:300-600 Hz > 12dB   600-3400 Hz > 15dB

频率响应:300-3400 Hz (+0.5,-0.5dB)

空噪:≤-65dBm0p

增益:-45 dBm0——+3 dBm0(+0.5,-0.5dB)

总信噪比:符合ITU G.713

模拟(四线至四线或二线至二线)信道的信号/总失真与输入电平的关系

二/四线接口规范:

压缩率:ITU G.711中A律

阻抗:平衡600Ω

音频范围:300Hz―3400Hz

回波损耗:不低于18Db

8:功耗

整机功耗:<35W

9:工作环境

工作温度:-20~75℃

相对湿度:≤95%(25℃时)

大气压力:70~106Kpa

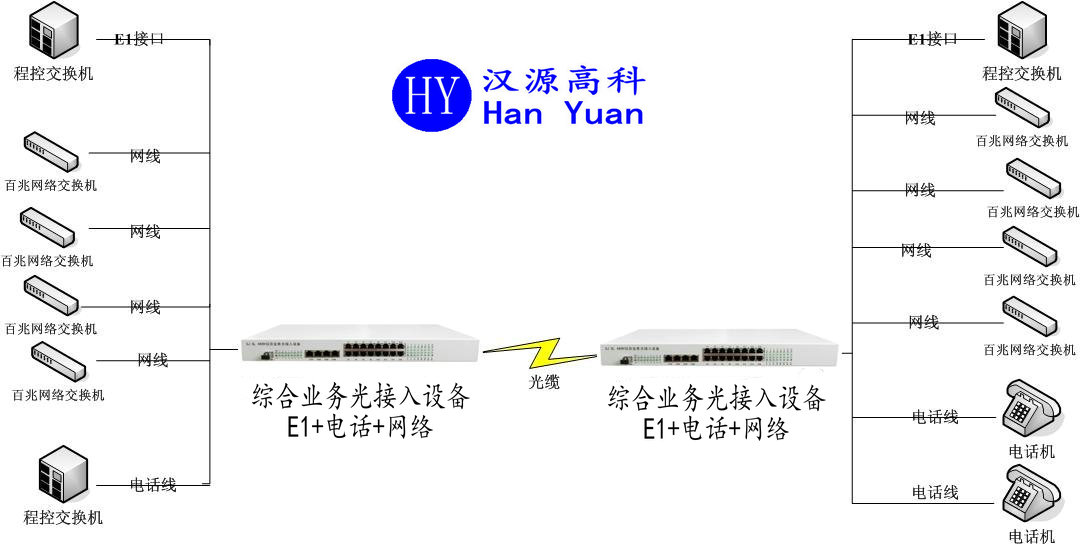

四:典型应用
