双光口保护16路E1+4路千兆物理隔离网络PDH光端机
双光口1+1保护+16路E1+4路物理隔离千兆网络光端机是汉源高科(北京)科技有限公司采用自主知识产权的大规模集成电路,应用时分复用技术,将4路物理隔离的千兆以太网信号和16路E1信号混合编码后在一对光纤上传输。实现千兆以太网业务和E1接口业务混合传输。该机采用19英寸、1U机框设计,集成度高,体积小,功耗低,工作可靠,安装使用方便。

一:概述

双光口1+1保护+16路E1+4路物理隔离千兆网络光端机汉源高科(北京)科技有限公司采用自主知识产权的大规模集成电路,应用时分复用技术,将4路物理隔离的千兆以太网信号和16路E1信号混合编码后在一对光纤上传输。实现千兆以太网业务和E1接口业务混合传输。该机采用19英寸、1U机框设计,集成度高,体积小,功耗低,工作可靠,安装使用方便。

二:主要功能与特点

提供2个光接口(光口速率为10G);光口支持1+1保护;

提供4路物理隔离线速10/100/1000M自适应以太网口,全双工/半双工自适应;

提供16路E1业务口,全数字时钟恢复和平滑锁相技术;

电源为DC-48V,DC+24V,DC-24V,AC220V等;

无中继传输距离大于20公里,最大80公里,可提供单纤。

三:技术指标

1:光接口(10G、SFP)

波长:1310nm(标准机型)或1550nm

发送功率:≥-12dBm

接收灵敏度:-28dBm(BER≤10-11)

接口方式:SFP(LC)

传输方式:双纤或单纤

2:E1接口

设备有16路E1接口,符合G.703建议

速率:2048Kb/s±50ppm

码型:HDB3

阻抗:75Ω(非平衡)或120Ω(平衡)

抖动:符合G.742、G.823建议

输入口允许衰减:0~6dB

接口:BNC接口

3:以太网接口

物理接口:RJ45

网络协议:IEEE802.3i;IEEE802.3u;IEEE802.3x

支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工自适应

传输模式:全双工/半双工

转发方式:存储转发,所有端口支持线速转发

4:电源

采用双电源供电,互为热备份,也可只用单一电源

AC:220V

DC:-48V

允许输入电压波动范围:±20%

整机功耗:<35W

5:工作环境

工作温度:-20~70℃

相对湿度:≤95%(25℃时)

大气压力:70~106Kpa

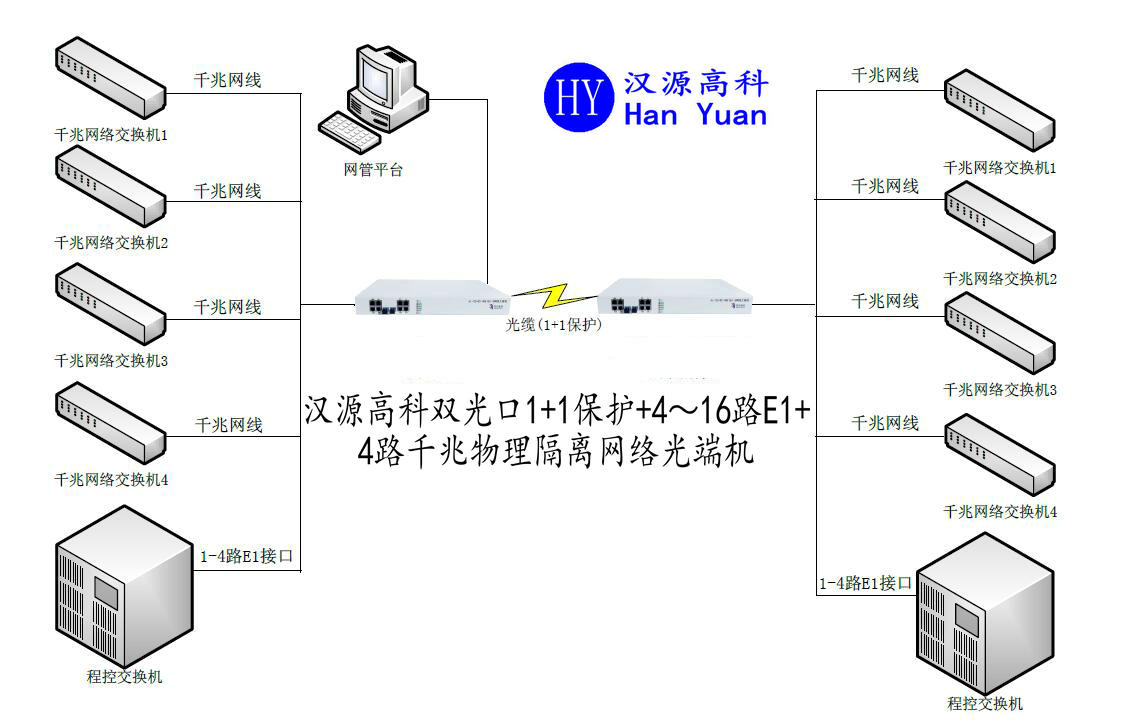

四:典型应用
