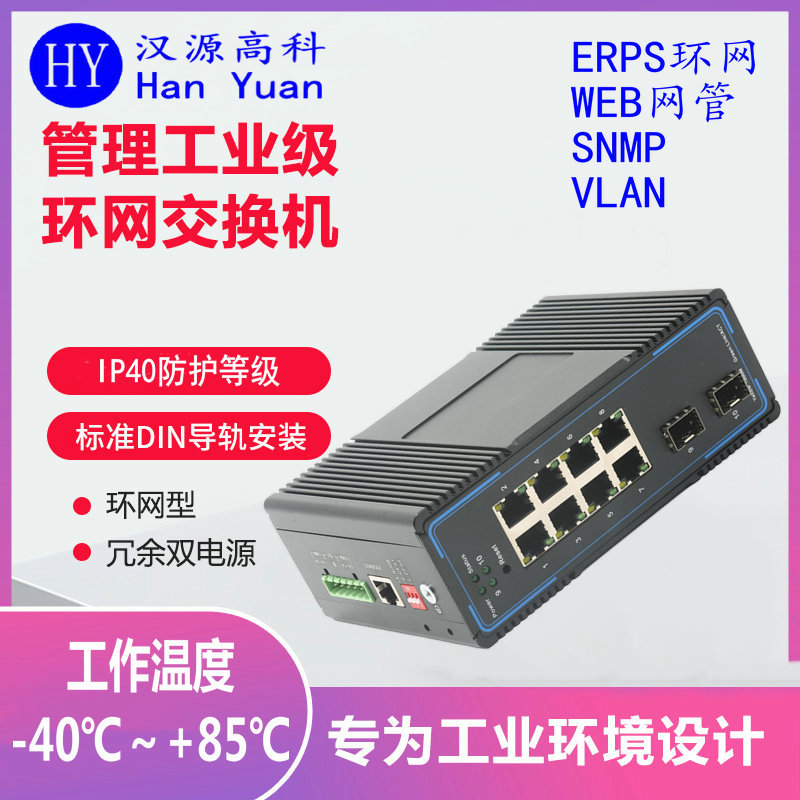

HY5700-7528G-X是一款网管型二层工业以太网交换机，配置8个10/100/1000M电口和2个千兆SFP光口，该系列交换机支持X-Ring环网冗余技术。可组环形网，链型网和1+1光口保护，支持WEB界面配置和管理。设备采用DIN卡轨式铝型材散热机壳，双冗余DC电源输入，IP40防护等级，-40℃～+85℃宽范围工作温度，确保在各种恶劣环境下（如高温、低温、粉尘、电磁干扰等）长期稳定、可靠、安全的使用。

产品支持多种网管功能，包括WEB、CLI、SNMP多种界面和方式管理，基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、RSTP、广播风暴抑制、端口聚合、端口镜像、端口状态管理、SNMP等。

HY5700-7528G-X网管型二层工业以太网交换机适用于道路交通控制自动化，轨道交通、电力自动化、煤矿自动化、风能风电、冶金钢厂，石油天然气，楼宇自动控制系统，油田控制自动化，水电站控制自动化，机房监控系统，水利监控，环保监控，城市地下综合管廊等工控自动场所等需要稳定性能、可靠性高的网络环境中。

产品特点

◆支持8个10/100/1000M自适应电口和2个千兆SFP光口

◆所有端口均具备全线速转发能力，确保无阻塞报文转发

◆支持802.1x认证，支持广播风暴抑制

◆支持环路检测和端口+IP+MAC绑定

◆支持端口流量实时监测和流量异常告警

◆支持WEB可视化界面，支持SNMP管理设备

◆支持冗余电源输入,具备过载防反接保护

◆支持-40℃～+85℃温度范围满负载工作

◆高强度波纹型材机壳、卡轨式安装、IP40防护等级

◆低功耗无风扇设计

◆支持一键成环自愈功能

◆支持一键VLAN划分功能

◆支持一键广播风暴抑制功能

◆电路板支持防霉菌、防潮湿、防盐雾等三防处理（选配）

技术参数

以太网标准

IEEE802.3(以太网)、IEEE802.3u(100Base-TX和100Base-FX)、IEEE802.3z(1000Base-TX和1000Base-X)、IEEE802.3x(流控)、IEEE802.1D（STP）、IEEE802.1w(RSTP)、IEEE802.1Q(VLAN)、IEEE802.1p(优先级)、IEEE802.1x（访问控制）

接口

千兆光口

数量：2个；

接口形式：SFP光口（与光模块配合使用）；

接口速率：1000Base-X；

千兆电口

数量：8个

接口形式：RJ45电口；

接口速率：10/100/1000M自适应电口；

电源接口：5.08mm间距插入式端子

传输距离

双绞线：100m（标准CAT5/CAT5e线缆）

光纤

多模光纤：550m；

单模光纤：20/40/60/80/100/120km；

交换特性

应用层级：二层

传输方式：存储转发

背板带宽：36Gbps

包转发率：26.78Mpps

Mac地址表：8K

数据缓存区：4M

优先级队列：4

VLAN数：1～4096

组播组数：256

电源特性

输入电压：DC12～48V（双电源冗余输入）

满载功耗：＜8.5W

接线方式：5.08mm间距插入式端子

过载保护：支持

反接保护：支持

冗余保护：支持

工作环境

工作温度：-40℃～+85℃

存储温度：-40℃～+85℃

相对湿度：5%～95%（无冷凝）

机械特性

外壳：高强度波纹型材机壳（无风扇设计）

防护等级：IP40

安装方式：标准35mm DIN卡轨式

尺寸：155*115*55mm

重量：650g

行业标准

EMI

FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS

EN61000-4-2 (ESD)，Level 4EN61000-4-3 (RS)，Level 3

EN61000-4-4 (EFT)，Level 4EN61000-4-5 (Surge)，Level 4

EN61000-4-6 (CS)，Level 3EN61000-4-8，Level 5

冲击

GB/T2423.5-1995

自由落体

GB/T2423.5-1995

震动

GB/T21563-2008/IEC61373：1999
