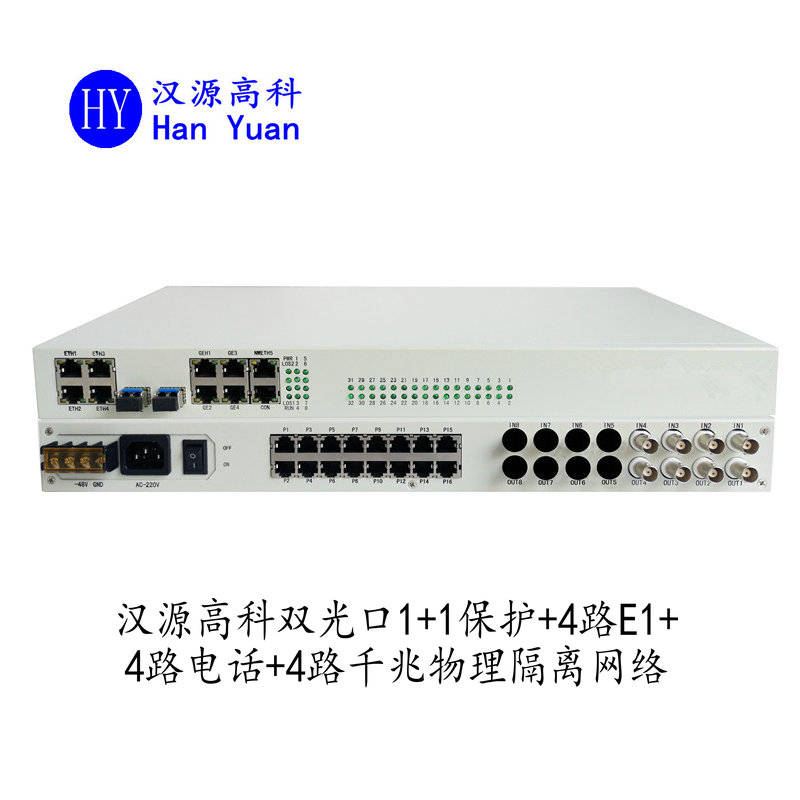

双光口+4路E1+4路电话+4路千兆网络综合业务光接入设备HY-4E14P4FL是汉源高科（北京）科技有限公司采用自主知识产权的大规模集成电路，应用时分复用技术，将电话信号、以太网信号和E1信号混合编码后在一对光纤上传输。实现百兆以太网、E1接口、普通电话、热线电话、磁石电话、V35业务、RS232/RS485/RS422数据业务、二/四音频、二/四线EM等混合传输，传输通道为光传输通道。该机采用19英寸、1U机框设计，集成度高，体积小，功耗低，工作可靠，安装使用方便。

二：主要功能与特点

提供2个1.25G光接口，光接口实现1+1保护；

提供4路10/100/1000M自适应以太网口，支持逻辑隔离，全双工/半双工自适应；

提供4路E1业务口 ，全数字时钟恢复和平滑锁相技术；

提供4路电话，电话接口含过压以及防雷模块；

电源为内置单电源220V或48V；

单纤或双纤传输、传输距离为20KM，远可以传输120KM；

1U机架式设备

三：技术指标

1：光接口（1.25G）

波 长：1310nm（标准机型）或1550nm

发送功率：≥－12dBm

接收灵敏度：≤－30dBm(BER≤10-11)

接口方式：LC

传输方式：双纤或单纤

2：E1接口

设备有4路E1接口，符合G.703建议

速率：2048Kb/s ±50ppm

码型：HDB3

阻抗：75Ω（非平衡）或120Ω（平衡）

抖动：符合G.742 G.823建议

输入口允许衰减： 0～6dB

3：以太网接口

支持线速10Base-T/100Base-T/1000Base-T,全双工/半双工 自适应

符合IEEE802.3/IEEE802.3u标准

使用标准RJ45插头

4：数据接口（包含RS232、RS485、RS422接口）

数据接口速率为300--19.2Kbit/s波特率自适应，DCE方式

5：V.35接口特性

标称速率：N*64K/s(N ≤32)

工作方式：DCE，DTE可选

6：话路接口及信令

交换侧

摘机阻抗：< 500Ω

挂机阻抗：> 10KΩ

用户侧

环路阻抗：≤2000Ω（包括话机）

空闲电路电压≤ 50V

环路电流：25mA

摘机门限：8mA

极性反转时延：< 50ms

拨号：

脉冲拨号单脉冲失真< 5ms

带内音频拨号总失真满足话音接口特性

摘机时延：< 100ms

铃流：

远端(FXS)铃流发生器

频率：25 Hz±3 Hz

幅度：75V±5Vrms

铃流时延：<50ms

输出总功率：≤ 35W（以机箱为单位）

局端(FXO)铃流检测

幅度范围：小38Vrms

话音接口

阻抗：600Ω或三元件复式阻抗

音频范围：300-3400 Hz

编码律：CCITT建议G.711 A律

7：二/四线音频接口

二线接口电平：二线发0dBr 二线收-3.5dBr

四线接口电平：四线发0dBr 四线收 0dBr

回损：300-600 Hz > 12dB 600-3400 Hz > 15dB

频率响应：300-3400 Hz （+0.5，-0.5dB）

空噪：≤-65dBm0p

增益：-45 dBm0——+3 dBm0（+0.5，-0.5dB）

总信噪比：符合ITU G.713

模拟（四线至四线或二线至二线）信道的信号/总失真与输入电平的关系

二/四线接口规范：

压缩率：ITU G.711中A律

阻抗：平衡600Ω

音频范围:300Hz―3400Hz

回波损耗：不低于18Db

8：功耗

整机功耗：＜35W

9：工作环境

工作温度：-20℃～+75℃

相对湿度：≤95%（25℃时）

大气压力：70～106Kpa

无中继传输距离大于20公里，120公里
