在LED显示技术飞速发展的当下，汉源高科16路LED大屏光纤收发器HY5700-52216X-LC20A/B以其卓越的兼容性，强势兼容市面上众多主流品牌控制卡，涵盖诺瓦星云、卡莱特、灵星雨、凯视达、仰邦、摩西尔、诣阔、灵信视觉、灰度、淳中科技、小鸟科技、中航、海康威视、大华等。这一特性宛如一座坚固的桥梁，无缝连接不同品牌设备，为LED显示屏的稳定运行和高效管理奠定坚实基础。

一、准备工作

在进行汉源高科16路LED大屏光纤收发器与诺瓦控制卡的连接之前，需要确保以下准备工作已经完成：

设备清单

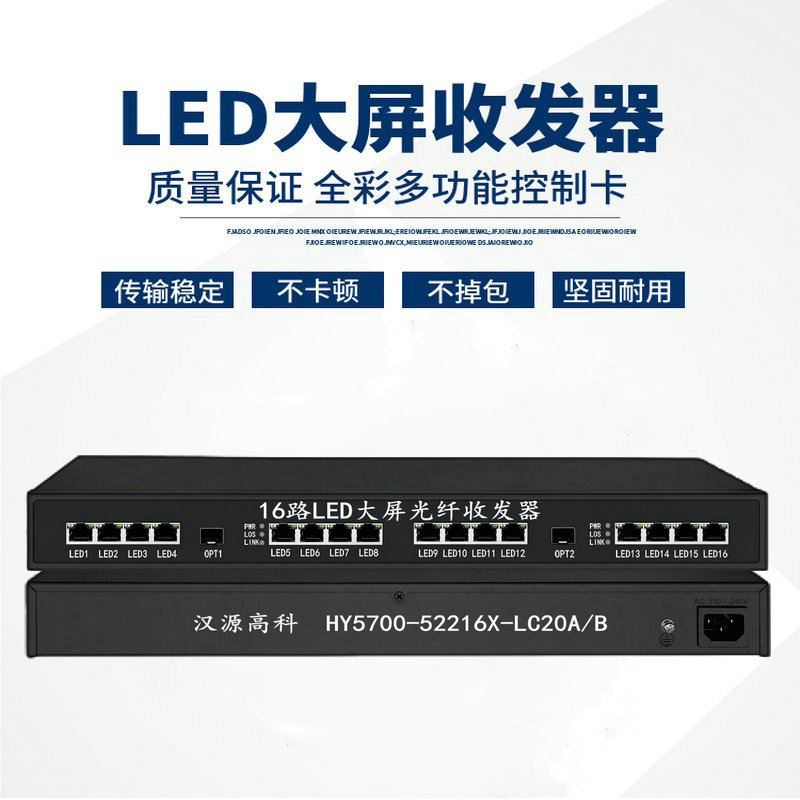

汉源高科16路LED大屏光纤收发器一对（包括发射端HY5700-52216X-LC20A和接收端HY5700-52216X-LC20B）。

诺瓦控制卡（根据实际项目需求选择具体的型号，如诺瓦TX系列或NX系列）。

光纤线缆（单模光纤，长度根据实际传输距离需求选择）。

超六类网线（用于连接控制卡和16路LED大屏光纤收发器）。

电源线（确保符合当地电压标准）。

环境检查

确保安装环境的温度和湿度在光纤收发器和控制卡的工作范围内。汉源高科16路LED大屏光纤收发器的工作温度范围为-30℃～+75℃，相对湿度为5%～95%（无冷凝）。

确保安装位置通风良好，避免设备过热。

确保安装位置远离强电磁干扰源，如高压电线、大型电机等。

二、硬件连接步骤

（一）连接控制卡与光纤收发器

网口连接

将超六类网线的一端插入诺瓦控制卡的发送端口（通常标记为“TX”或“OUT”）。不同型号的诺瓦控制卡网口位置和标识可能有所不同，具体可参考控制卡的用户手册。

将网线的另一端插入汉源高科16路LED大屏光纤收发器发射端（HY5700-52216X-LC20A）的对应RJ45千兆网口。该光纤收发器配备16个独立的RJ45千兆网口，每个网口支持1Gbps的传输速率，可根据实际显示屏的布局和控制卡的数量灵活选择连接位置。

光纤连接

将单模光纤的一端插入16路LED大屏光纤收发器发射端（HY5700-52216X-LC20A）的光纤接口。注意光纤接口类型为LC接口，插入时需确保对准卡槽，轻轻用力直到听到“咔嗒”一声，表明光纤已正确插入。

将光纤的另一端插入16路LED大屏光纤收发器接收端（HY5700-52216X-LC20B）的光纤接口。注意光纤的连接方向，发射端的光纤应连接到接收端的对应接口，以确保信号能够正确传输。

（二）连接显示屏与光纤收发器接收端

网口连接

将超六类网线的一端插入汉源高科16路LED大屏光纤收发器接收端（HY5700-52216X-LC20B）的对应RJ45千兆网口。

将网线的另一端插入LED显示屏的接收卡（诺瓦RX系列或其他兼容接收卡）的接收端口（通常标记为“RX”或“IN”）。

显示屏电源连接

将LED显示屏的电源线插入电源插座，确保显示屏的供电正常。

（三）连接电源

光纤收发器电源连接

将光纤收发器的电源线插入设备的电源接口，通常位于设备的后面板。

将电源线的另一端插入电源插座，确保电源电压符合设备要求（AC100～240V/50-60Hz）。

打开电源开关，光纤收发器的电源指示灯亮起，表明设备已通电。

控制卡电源连接

将诺瓦控制卡的电源线插入控制卡的电源接口，通常位于控制卡的侧面或背面。

将电源线的另一端插入电源插座，确保控制卡的供电正常。

三、软件配置

（一）控制卡配置

诺瓦控制卡配置软件

打开诺瓦控制卡的配置软件，通常为NovaLCT或其他专用软件，软件可在诺瓦官方网站下载或向设备供应商索取。

连接控制卡与配置电脑，可通过网线直连或使用控制卡配套的USB转网口适配器。

在软件中设置控制卡的发送模式为“网口传输模式”，确保与汉源高科16路LED大屏光纤收发器的工作模式相匹配。

根据实际LED显示屏的参数，设置控制卡的分辨率、刷新率、像素密度等参数。设置完成后，点击“发送配置”按钮，将参数保存到控制卡中。

（二）光纤收发器配置

光纤收发器默认设置

汉源高科16路LED大屏光纤收发器采用即插即用设计，无需复杂的配置。设备通电后，其默认工作模式即可与诺瓦控制卡的网口传输模式相兼容。

检查光纤收发器前面板的指示灯状态。电源指示灯（PWR）应常亮，表示设备供电正常；网口指示灯（LINK/ACT）应常亮或闪烁，表示网口连接正常且有数据传输；光纤口指示灯（FX）应常亮，表示光纤连接正常。

四、测试与调试

（一）信号测试

传输距离测试

确保光纤收发器和诺瓦控制卡之间的连接距离在设备支持的范围内。汉源高科光纤收发器标配传输距离为20公里，部分型号可定制40/60/80公里的超远距离传输方案。在测试过程中，可逐步增加光纤长度，观察信号质量是否保持稳定。如果在传输过程中出现画面延迟、卡顿或像素丢失等现象，可能是光纤长度超出设备支持范围或光纤质量不佳，需要更换光纤或调整设备配置。

带宽测试

使用网络带宽测试工具（如Iperf），在控制卡的发送端和光纤收发器的接收端之间进行带宽测试。汉源高科光纤收发器每个RJ45千兆网口支持1Gbps的传输速率，2路光纤接口每路带宽可达10Gbps。在测试过程中，确保实际传输带宽接近设备的标称带宽，以验证光纤收发器和控制卡之间的连接是否正常。如果带宽测试结果明显低于预期，可能是网线质量不佳、光纤接口松动或设备存在故障，需要进一步排查和解决。

（二）画面调试

色彩校正

在诺瓦控制卡的配置软件中，开启色彩校正功能。通过调整RGB三色的增益和偏移值，使LED显示屏的色彩与源信号保持一致。在调试过程中，可使用色彩分析仪或专业软件工具，对显示屏上的色彩进行精确测量和校准。观察显示屏上的测试图案或实际播放内容，确保色彩过渡自然、无明显色差，特别是在显示渐变色、肤色等对色彩准确性要求较高的画面时。

同步性调试

汉源高科16路LED大屏光纤收发器采用进口网络交换IC芯片，具备高同步性和稳定性。在多屏拼接或舞台背景等对同步性要求较高的应用场景中，使用诺瓦控制卡的同步功能，确保所有显示屏的图像刷新同步。在调试过程中，可播放动态视频或快速变化的画面，观察各个显示屏之间是否存在明显的延迟或不同步现象。如果发现不同步问题，可通过调整控制卡的同步参数或16路LED大屏光纤收发器的传输延迟设置来优化同步效果。

五、优化与维护

（一）定期维护

设备清洁

定期清洁16路LED大屏光纤收发器和诺瓦控制卡的表面，特别是散热孔和网口、光纤接口等部位。使用柔软的干布轻轻擦拭设备表面，去除灰尘和污渍，避免灰尘堆积影响设备散热和信号传输质量。

光纤检查

定期检查光纤线缆的外观和连接状态。确保光纤表面无划痕、弯曲半径符合要求（一般不小于光纤外径的10倍），光纤接口无污染或氧化现象。如果发现光纤损坏或老化，应及时更换光纤线缆，以保证信号传输的可靠性。

（二）性能优化

固件升级

关注汉源高科和诺瓦官方发布的设备固件更新信息。定期升级16路LED大屏光纤收发器和控制卡的固件，以获取最新的功能改进、性能优化和兼容性提升。在升级过程中，严格按照设备厂商提供的升级指南操作，避免因升级不当导致设备故障。升级完成后，重新进行设备配置和测试，确保系统正常运行。

网络优化

如果在复杂的网络环境中使用汉源高科16路LED大屏光纤收发器和诺瓦控制卡，可考虑优化网络配置。例如，为光纤收发器和控制卡设置静态IP地址，避免DHCP分配IP地址可能带来的冲突和延迟问题；启用网络QoS（Quality of Service）功能，优先保障LED显示屏数据传输的带宽和优先级，减少网络拥塞对显示效果的影响。

汉源高科16路LED大屏光纤收发器与诺瓦控制卡的连接，通过上述详细的步骤和方法，可以实现高效、稳定且高质量的LED显示系统。这一组合不仅解决了远距离传输中的信号衰减和稳定性问题，还充分发挥了双方设备的技术优势，为用户带来超凡的视觉体验。在实际应用中，用户可根据具体需求灵活调整和优化连接方案，以满足不同场景下的显示要求。选择汉源高科与诺瓦，就是选择在LED显示领域的卓越品质与可靠性能，让每一块LED大屏都能绽放出最夺目的光彩。
